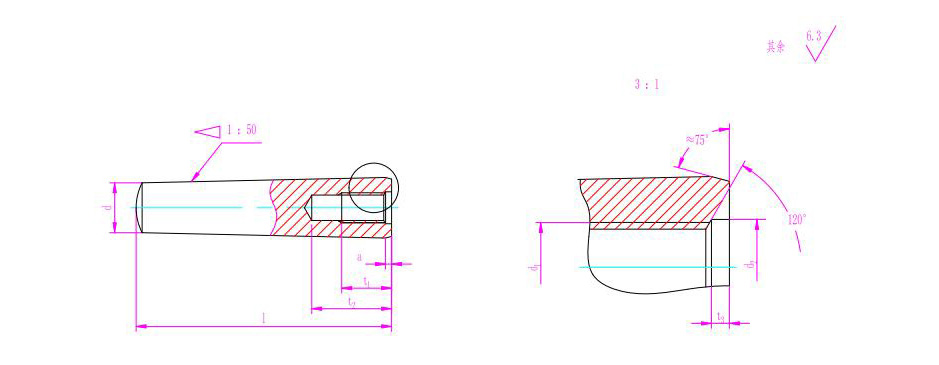

內螺紋圓錐銷 GB/T118-2000
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
| d h101) | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | ||
| a ≈ | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6.3 | ||
| d1 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M20 | M24 | ||
| P2) | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 | ||
| d2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 17 | 21 | 21 | 25 | ||
| t1 | 6 | 8 | 10 | 12 | 16 | 18 | 24 | 30 | 30 | 36 | ||
| t2 min | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 40 | 50 | ||
| t3 | 1 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 2 | 2 | 2.5 | 2.5 | ||
| l3) | ||||||||||||
| 公稱 | min | max | ||||||||||
| 16 | 15.5 | 16.5 | ||||||||||
| 18 | 17.5 | 18.5 | ||||||||||
| 20 | 19.5 | 20.5 | ||||||||||
| 22 | 21.5 | 22.5 | ||||||||||
| 24 | 23.5 | 24.5 | ||||||||||
| 26 | 25.5 | 26.5 | ||||||||||
| 28 | 27.5 | 28.5 | ||||||||||
| 30 | 29.5 | 30.5 | ||||||||||
| 32 | 31.5 | 32.5 | ||||||||||
| 35 | 34.5 | 35.5 | ||||||||||
| 40 | 39.5 | 40.5 | ||||||||||
| 45 | 44.5 | 45.5 | ||||||||||
| 50 | 49.5 | 50.5 | ||||||||||
| 55 | 54.25 | 55.75 | 長度 | |||||||||
| 60 | 59.25 | 60.75 | ||||||||||
| 65 | 64.25 | 65.75 | ||||||||||
| 70 | 69.25 | 70.75 | ||||||||||
| 75 | 74.25 | 75.75 | ||||||||||
| 80 | 79.25 | 80.75 | ||||||||||
| 85 | 84.25 | 85.75 | 范圍 | |||||||||
| 90 | 89.25 | 90.75 | ||||||||||
| 95 | 94.25 | 95.75 | ||||||||||
| 100 | 99.25 | 100.75 | ||||||||||
| 120 | 19.25 | 120.75 | ||||||||||
| 140 | 139.25 | 140.75 | ||||||||||
| 160 | 159.25 | 160.75 | ||||||||||
| 180 | 179.25 | 180.75 | ||||||||||
| 200 | 199.25 | 200.75 | ||||||||||
1）其他公差，如a11，c11和f8，由供需雙方協議。
2）P——螺距
3）公稱長度大于200mm，按20mm遞增。
技術條件和引用標準
| 螺紋 | 6H（GB/T197） | |||||||||||
| 材 料 | 鋼 | 不銹鋼 | ||||||||||
|
易切鋼：Y12、Y15(GB/T8731) 碳素鋼：35、45（GB/T699） 35，28～38 HRC（GB/T699） 45，38～46HRC （GB/T699) 合金鋼：30CrMnSiA，35～41HRC（GB/T3077) |
1Cr13、2Cr13（GB/T1220) Cr17Ni2(GB/T1220) 0Cr18Ni9Ti(GB/T1220) |
|||||||||||
| 錐度 | 錐度公差及檢驗方法按GB/T11334由供需雙方協議 | |||||||||||
| 表面缺陷 |
不允許有不規則的和有害的缺陷。 的任何部位不得有毛刺 |
|||||||||||
| 表面處理 |
不經處理； 氧化； 磷化按GB/T11376； 鍍鋅鈍化按GB/T5267 |
簡單處理 | ||||||||||
|
其他表面鍍層或表面處理，應由供需雙方協議。 有公差僅適用于涂、鍍前的公差 |
||||||||||||
| 驗收及包裝 | GB/T90 | |||||||||||
5 標記
5.1 標記方法按GB/T1237規定
5.2 標記示例
公稱直徑d=6 mm、公稱長度l=30 mm、材料為35鋼、熱處理硬度為28～38HRC、表面氧化處理的A型圓錐銷的標記：銷 GB/T117 6×30
